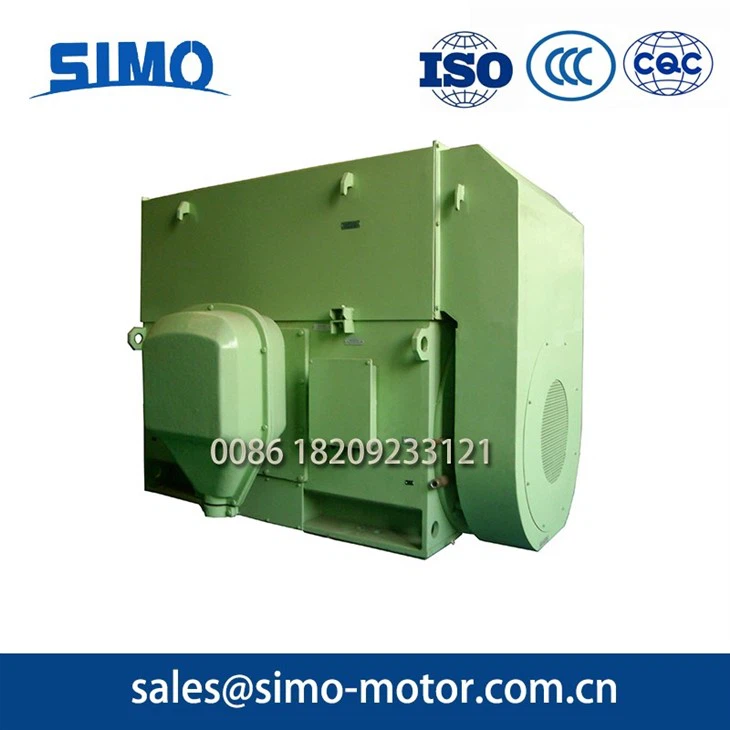

Икк -630 кратак увод

Ова серија мотора је10кВ високонапонски моторТрофазни асинхрони мотор у веверици са средишњом висином од 630 мм, са затвореном структуром и поштовањем ЈБ \/ Т 10315. 2-2002 Стандард. 2-2002 Стандард.

Основни параметри

Распон величине оквира: 630мм

Називни напон: 10кВ (прилагодљив)

Називна фреквенција: 50Хз \/ 60Хз

Опсег брзине: 3000рпм (2- Пољак), 1500РПМ (4- Пољак), 1000РПМ (6- Пољак), 750РПМ (8- Пољак), 590рпм (12- пол), 495РПМ (12- пол)

Опсег снаге: 450кВ ~ 1800кВ

Тип монтаже: ИМБ3 (хоризонтално, стопало)

Класа заштите: Ип54 \/ ип55 (опционо)

Метод хлађења: ИЦ611 (хлађење ваздуха на ваздуху)

Класа изолације: Класа ф

Захтеви за оперативни окружење :

Температура околине: -15 Дипломирала ~ +40 степен

Влажност: Месечна просечна релативна влажност мања или једнака 90% (месечна просечна минимална температура мања или једнака 25 степени)

ИКК -630 Листа модела серије

Икк 6301-2 икк 6302-2 икк 6303-2 икк 6301-4 икк 6302-4

Икк 6303-4 икк 6301-6 икк 6302-6 икк 6303-6 икк 6301-8

Икк 6302-8 икк 6303-8 икк 6301-10 икк 6302-10 икк 6303-10

Икк 6304-10 икк 6301-12 икк 6302-12 икк 6303-12 икк 6304-12

ИКК 10кВ Високог напона мотор 630 Величина оквира Мотор података

Уписати	Оцењена снага (кВ)	Називна струја (а)	Брзина (р \/ мин)	Ефикасност (%)	Моћ Фактор (Цосф)	Макс Обртни момент \/ Називни обртни момент	Закључан Обртни момент \/ Оцијењен Обртни момент	Закључана струја \/ Називна струја	Ј (мотор) (кг · м²)	Ј (оптерећење) (кг · м²)	Маса (кг)	Време за подмазивање (Х)
Икк 6301-2	1250	87	2985	94.3	0.88	1.8	0.55	7	34.7	58	7550	500
Икк 6302-2	1400	97.3	2980	94.4	0.88	1.8	0.55	7	39.1	62	7810	500
Икк 6303-2	1600	109.7	2980	94.6	0.89	1.8	0.55	7	42.8	68	8100	1000
Икк 6301-4	1400	95.7	1490	94.9	0.89	1.8	0.6	7	92	498	8180	2000
Икк 6302-4	1600	109.3	1490	95	0.89	1.8	0.6	7	108	550	8680	2000
Икк 6303-4	1800	122.8	1490	95.1	0.89	1.8	0.6	7	121	572	8900	2000
Икк 6301-6	1120	79.4	995	94.7	0.86	1.8	0.6	6	121	1120	7930	2000
Икк 6302-6	1250	88.5	995	94.8	0.86	1.8	0.6	6	135	1200	8330	2000
Икк 6303-6	1400	99	995	94.9	0.86	1.8	0.6	6	151	1387	8880	2000
Икк 6301-8	800	59.9	740	94.1	0.82	1.8	0.7	6	130	2280	7750	2000
Икк 6302-8	900	67.3	740	94.2	0.82	1.8	0.7	6	140	2400	7910	2000
Икк 6303-8	1000	74.7	740	94.3	0.82	1.8	0.7	6	155	2502	8360	2000
Икк 6301-10	630	50.6	595	93.3	0.77	1.8	0.7	6	140	2280	7930	3000
Икк 6302-10	710	57	595	93.4	0.77	1.8	0.7	6	153	2400	8260	3000
Икк 6303-10	800	64.2	595	93.5	0.77	1.8	0.7	6	165	2510	8670	3000
Икк 6304-10	900	72.1	595	93.6	0.77	1.8	0.7	6	183	2842	8900	3000
Икк 6301-12	450	39.6	495	92.4	0.72	1.8	0.7	6	140	4050	7820	3000
Икк 6302-12	500	44	495	92.5	0.72	1.8	0.7	6	152	4100	8170	3000
Икк 6303-12	560	49.2	495	92.6	0.72	1.8	0.7	6	166	4250	8530	3000
Икк 6304-12	630	55.3	495	92.7	0.72	1.8	0.7	6	183	4780	8800	3000

Функције производа

 Висока ефикасност и уштеда енергије: Оптимизовани дизајн, у складу са високо ефикасним моторима

✅ Ниска бука и ниска вибрација: стабилна структура, глатка операција

✅ Висока поузданост: Изолација класе Ф, Процес импрегнације вакуумског притиска (ВПИ), влага и температура отпорни на

✅ Једноставно одржавање: приложена структура, уклоњиви заштитни поклопац за практичну инспекцију

✅ Снажна прилагодљивост: Погодно за различита индустријска оптерећења

Структурне карактеристике

Оквир: Заварена структура типа челика, велика ригидност, лагана тежина

Статор: Слип-ин Ектернал Струцтуре фит-фит-фит, класа ф изолација ниске смоле, ВПИ процес

Лежајеви: Колишни лежајеви или клизни лежајеви (изабрано на основу снаге и брзине)

Дизајн заштите: ИП54 \/ ИП55, неки модели се могу надоградити на веће нивое заштите

Поља апликација

Општа индустрија: вентилатори, компресори, пумпе, дробилице, преносне опреме

Површинска индустрија: Помоћни погони електране

Рударство \/ металургија: Дробилице, млини за куглице, Преносни системи

Други: хемијски, грађевински материјали, обрада итд.

Објашњење модела (пример: ИКК 6301-4)

Икк: Приложени ротор кавеза за веверице Асинхрони мотор са хладњаком за ваздух до ваздуха

6301 : Средишња висина 630 мм, бр.1 Дужина језгре

4 : 4- Мотор пола (1500РПМ)

ИКК 10кВ Каталог високог напона Димензије

10kv motor

Упутство за наручивање

⚠ Важне белешке:

Погон појаса је забрањен 2- Поле и 4- Пола мотора(Консултујте се за изузеће)

2- Полазни мотори подразумевани да кат у смеру казаљке на сату у смеру казаљке на сату(Наведите да ли је потребно ротација у супротном смеру катеса)

Посебни захтеви за напон \/ фреквенцију мора се преговарати унапред

Резиме

Симо икк -630 10 КВ ХВ Електрични моторПогодни су за индустријско окружење тешког у великој мери, која садржи високу ефикасност, поузданост и лако одржавање. Они се широко користе у рударству, моћи, металургији и другим индустријама. Обратите пажњу на полни број, смер ротације и ограничења погона приликом наручивања.

Симо икк -630 10 КВ ХВ Електрични мотор, Изаберите Симо, изаберите квалитет!
