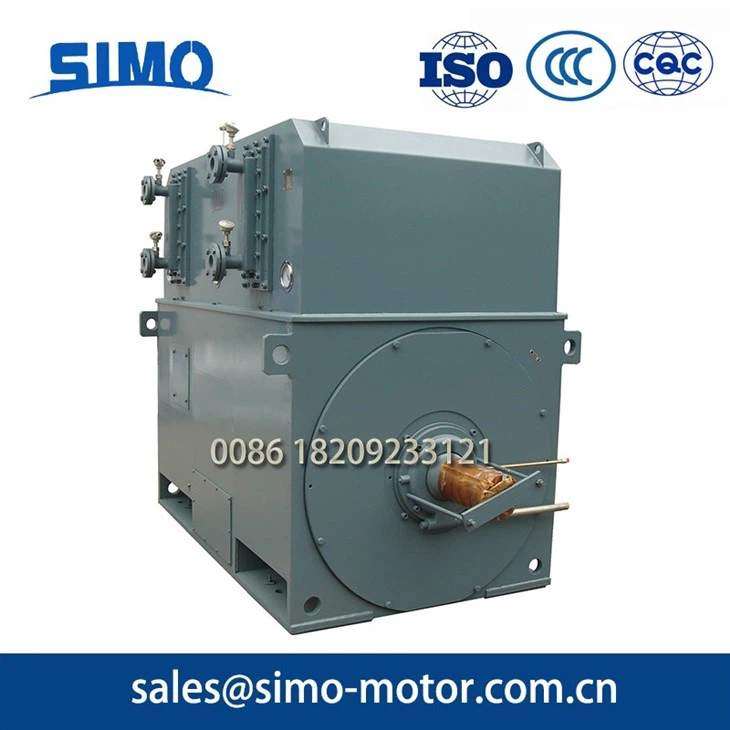

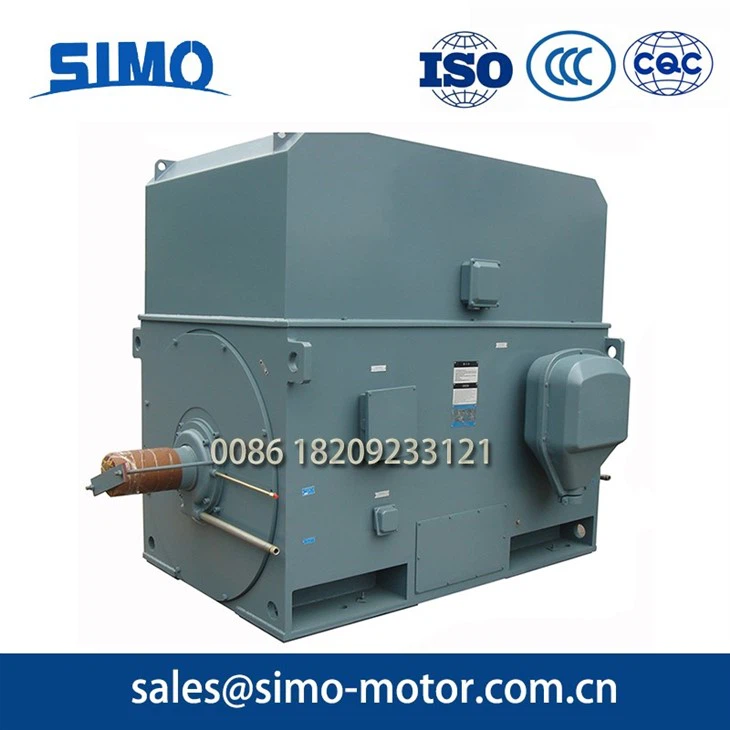

Увод у серије ИКС-500 серије

Икс-500 мотори серија се првенствено користе у индустрији нафте и гаса за вожњу високе снаге, тешке и континуирано оперативне опреме, као што су:

1.ОИЛФИЕЛД екстракција: пумпе за убризгавање водом, компресори и пумпе за пренос уља.

2.Натурални транспорт гаса: Компресор Возила за станице за појачавање цевовода.

ХВ Електрични мотор су високонапонски мотори који су посебно развили Симо мотор за нафтне и гасне апликације. Имају рад уштеде енергије, високу ефикасност, трајност и једноставну инсталацију и одржавање, чинећи их широко коришћеним у екстракцији нафтфине, транспорт, хемијским постројењима и хидрауличком инжењерингу широм Кине.

Објашњење броја модела

Симо ИКС серија Високонски трофазни асинхрони модел мотора Објашњење

УзимањеИКС5006-4Као пример:

"ИКС": Приложени ротор кавеза за веверице Асинхрони моторса хладњаком за ваздух на воду.

"5006" : Оквирни центар оквира=500мм; "6" означава тоДужина прве гвоздене језгре.

"4" : Број стубова (4-полни мотор).

Кључни параметри

Величина оквира:355-630 (6кВ); 400-800 (10кВ) (прилагодљив)
Називни напон:6кВ / 10кВ (прилагодљив)
Називна фреквенција:50Хз
Брзина:3000РПМ, 1500ОРПМ, 1000РПМ, 750РПМ
Распон снаге:220-3150кВ
Тип монтаже:ИМБ3
Класа заштите:ИП44 / ИП54
МЕТОДА ХЛАДЊА:ИЦ81в
Класа изолације:F
Температура околине:Сезонске варијације, мак . 40 степен; мин . -15 степен
Влажност:Мак . 90% релативна влажност најничег месеца, са просечним месечним нижим мањем или једнаком 25 степени.

Кључне предностиХВ Електрични мотор

1. Енергетски ефикасно:Сусрети сеИЕ3 стандарди ефикасности, Идеално за накнаду за уштеду енергије.
2 Широка прилагодљивост:ИП54 / ИП55 Заштита, Погодно за влажно, прашњаво или високо-температурно окружење.
3. Висока поузданост:Премиум изолациони материјали обезбеђујуДугорочни континуирани рад.

Технички лист

ХВ-6КВ мотор за нафту и гас
Уписати	Оцењена снага (кВ)	Називна струја (а)	Брзина (р / мин)	Ефикасност (%)	Фактор снаге (цос φ)	Макс. Обртни момент / називни обртни момент	Закључани обртни момент / називни обртни момент	Закључана струја / називна струја	Ј (мотор) (кг.м²)	Ј (оптерећење) (кг.м²)	И маса (кг)	ИКС маса (кг)	Време за подмазивање (Х)
И.ИКС5001-2	1120	128.2	2975	95.5	0.88	1.8	0.6	7	14.5	58	4480	5319	500
И.ИКС5002-2	1250	143	2975	95.6	0.88	1.8	0.6	7	15.7	67	4600	5452	500
И.ИКС5003-2	1400	160	2980	95.7	0.88	1.8	0.6	7	16.9	73	4770	5629	500
И.ИКС5004-2	1600	182.6	2980	95.8	0.88	1.8	0.6	7	18.8	80	4970	5830	500
И.ИКС5006-4	1000	116	1485	95.3	0.87	1.8	0.7	6.5	27.5	217	3960	4396	1000
И.ИКС5007-4	1120	128.4	1485	95.4	0.88	1.8	0.7	6.5	30	238	4110	4603	1000
И.ИКС5009-4	1250	143.1	1485	95.5	0.88	1.8	0.7	6.5	35	259	4420	4950	1000
И.ИКС50010-4	1400	160.1	1485	95.6	0.88	1.8	0.7	6.5	37.8	284	4580	5129	1000
И.ИКС5006-6	710	84.6	990	95	0.85	1.8	0.7	6	39	598	3860	3246	2000
И.икс5007-6	800	95.2	990	95.1	0.85	1.8	0.7	6	42.8	664	4010	4411	2000
И.ИКС5009-6	900	107	990	95.2	0.85	1.8	0.7	6	50	735	4280	4751	2000
И.ИКС50010-6	1000	118.8	990	95.3	0.85	1.8	0.7	6	53.5	804	4430	4921	2000
И.ИКС5005-8	500	63	740	94.3	0.81	1.8	0.8	5.5	36.3	893	3740	4300	2000
И.ИКС5007-8	560	69.6	740	94.4	0.82	1.8	0.8	5.5	42.8	988	3990	4540	2000
И.ИКС5008-8	630	78.2	740	94.5	0.82	1.8	0.8	5.5	46	1100	4140	4690	2000
И.ИКС50010-8	710	88.1	740	94.6	0.82	1.8	0.8	5.5	53.5	1220	4420	4970	2000
И.ИКС5005-10	400	51.6	590	93.3	0.8	1.8	0.8	5.5	47.3	1260	3660	4099	3000
И.ИКС5006-10	450	58	590	93.4	0.8	1.8	0.8	5.5	52	1400	3770	4222	3000
И.ИКС5007-10	500	64.3	590	93.6	0.8	1.8	0.8	5.5	55.5	1540	3900	4368	3000
И.ИКС5008-10	560	71.9	590	93.7	0.8	1.8	0.8	5.5	60.3	1710	4030	4514	3000
И.икс50010-10	630	80.8	590	93.8	0.8	1.8	0.8	5.5	69.8	1900	4270	4782	3000
И.ИКС5006-12	280	39.3	495	92.7	0.74	1.8	0.8	5.5	50.8	1420	3720	4129	3000
И.ИКС5007-12	315	43.6	495	92.8	0.75	1.8	0.8	5.5	55.5	1580	3860	4285	3000
И.ИКС5008-12	355	49	495	93	0.75	1.8	0.8	5.5	60	1760	3990	4429	3000
И.ИКС5009-12	400	55	495	93.3	0.75	1.8	0.8	5.5	65	1970	4140	4595	3000
И.кс50010-12	450	61.8	495	93.4	0.75	1.8	0.8	5.5	69.8	2190	4290	4805	3000

10кВ ХВ мотор за нафту и гас
Уписати	Оцењена снага (кВ)	Називна струја (а)	Брзина (р / мин)	Ефикасност (%)	Фактор снаге (цос φ)	Макс. Обртни момент / називни обртни момент	Закључани обртни момент / називни обртни момент	Закључана струја / називна струја	Ј (мотор) (кг · м²)	Ј (оптерећење) (кг · м²)	И маса (кг)	ИКС маса (кг)	Време за подмазивање (Х)
И.ИКС5001-2	710	49.2	2975	94.7	0.88	1.8	0.6	7	12.3	43	3850	5320	500
И.ИКС5002-2	800	55.4	2975	94.8	0.88	1.8	0.6	7	13.3	51	4740	5420	500
И.ИКС5003-2	900	62.2	2970	94.9	0.88	1.8	0.6	7	14.3	55	4070	5540	500
И.ИКС5004-2	1000	69.1	2970	95	0.88	1.8	0.6	7	15.5	57	4200	5010	500
И.ИКС5005-2	1120	77.2	2970	95.2	0.88	1.8	0.6	7	17	58	4350	5690	500
И.ИКС5001-4	710	49.6	1490	95	0.87	1.8	0.7	7	30.5	85	3900	4290	1000
И.ИКС5002-4	800	55.8	1490	95.1	0.87	1.8	0.7	7	32	92	4000	4400	1000
И.ИКС5003-4	900	62	1490	95.2	0.88	1.8	0.7	7	33.8	100	4070	4477	1000
И.ИКС5004-4	1000	68.8	1490	95.3	0.88	1.8	0.7	7	35	115	4270	4697	1000
И.кс5005-4	1120	77	1490	95.4	0.88	1.8	0.7	7	38	130	4370	4807	1000
И.ИКС5001-6	500	37	990	93.9	0.83	1.8	0.7	6	35.5	252	3830	4460	2000
И.ИКС5002-6	560	40.9	990	94.1	0.84	1.8	0.7	6	37	285	3950	4580	2000
И.ИКС5003-6	630	45.9	990	94.4	0.84	1.8	0.7	6	39	317	4040	4670	2000
И.ИКС5004-6	710	51.6	990	94.6	0.84	1.8	0.7	6	40	341	4150	4780	2000
И.ИКС5005-6	800	58.1	990	94.7	0.84	1.8	0.7	6	44	374	4150	4880	2000
И.ИКС500-8Ц	220	18.4	740	92.1	0.75	1.8	0.7	6	36	690	3280	3630	2000
И.ИКС500-8Б	250	20.6	740	92.3	0.76	1.8	0.7	6	38	710	3390	3740	2000
И.ИКС500-8А	280	22.7	740	92.5	0.77	1.8	0.7	6	40	730	3490	3840	2000
И.ИКС5001-8	315	25.4	740	92.8	0.77	1.8	0.7	6	42	765	3740	4090	2000
И.икс5002-8	355	28.6	740	93.1	0.77	1.8	0.7	6	45.5	795	3890	4240	2000
И.кс5003-8	400	31.8	740	93.2	0.78	1.8	0.7	6	48	835	4040	4390	2000
И.ИКС5004-8	450	35.7	740	93.4	0.78	1.8	0.7	6	50	930	4190	4540	2000
И.ИКС5005-8	500	39	740	93.8	0.79	1.8	0.7	6	53	1010	4340	4670	2000
И.ИКС5006-8	560	43.6	740	93.9	0.79	1.8	0.7	6	54.5	1025	4490	4840	2000
И.ИКС5001-10	220	19	595	91.8	0.73	1.8	0.7	5.5	45.5	877	3800	4142	3000
И.ИКС5002-10	250	21.4	595	92.2	0.73	1.8	0.7	5.5	49	910	3900	4251	3000
И.ИКС5003-10	280	23.6	595	92.4	0.74	1.8	0.7	5.5	50	937	4250	4633	3000
И.ИКС5004-10	315	26.5	595	92.6	0.74	1.8	0.7	5.5	53	1015	4450	4851	3000
И.ИКС5005-10	355	29.4	595	92.8	0.75	1.8	0.7	5.5	57	1150	4650	5069	3000
И.ИКС5006-10	400	33.1	595	93	0.75	1.8	0.7	5.5	59	1225	4850	5287	3000
И.ИКС5004-12	220	19.5	495	91.7	0.71	1.8	0.7	5.5	56	1350	4100	4469	3000
И.ИКС5005-12	250	22.2	495	91.9	0.71	1.8	0.7	5.5	57	1722	4200	4578	3000
И.ИКС5006-12	280	22.4	495	92.1	0.72	1.8	0.7	5.5	59	1870	4400	4796	3000

Цртеж димензије инсталације

HV Motor for Oil & Gas

HV Electric Motor4

Профил произвођача

HV Electric Motor5

Ки'анСимо моторЦо, Лтд. (Раније Фабрика мотора Кси'ан Симо) је професионални произвођач електричних мотора у кинеској индустрији машина.

Компанија је основана 1955. године и има историју од 70 година у производњи и продаји мотора.

У 2017. години прошао је ИСО 9001 - 2015 систем управљања квалитетом Центра за сертификацију квалитета (ЦКЦ). Такође је добио сертификате као што су ЕУ "ЦЕ", аустралијске "драгуље", Јужнокорејски "КЦ", руски "ГОСТ", кинески "ЦЦЦ" и цертификат за уштеду енергије.

Главни моторички производи укључују ИКС, ИКСКК, ИКСКС серију високо-ефикасности високопросузних мотора високог напона; Год, иркк, иркс ране са високим напонским моторима; ИЕ3 Хигх - Еффициатион, ИЕ4, ИЕ5 Ултра - Хигх Еффициал Сериес Асинхроус Моторс; ИВФЕ2, ИВФЕ3, ИВФЕ4, ИВФЕ5 серија Променљива висока ефикасност - брзина фреквенције - регулисање мотора; ИБКС3, ИБКС4, ИБК3, ИБФ3, ИББП Сериес Експлозија - Отпоран високо-напонски асинхрони мотори; Т, ТД, ТК, Синхрони мотори серије ТДМК; и З2, З4, З Сериес ДЦ Моторс. Ови се производи широко користе у областима као што су заштита животне средине, снага, металургија, рударска, металургија, железнице, транспорт, хемијска индустрија, пољопривреда, заштита воде, ваздухопловство, навигација и висока технологија. То је одређени мотор који подржава произвођач кинеске железничке корпорације и квалификованог добављача за генерални електрични (ГЕ) Сједињених Држава.

Изаберите ХВ Електрични мотор, изаберите Симо, изаберите Квалитет! Контакт е-маил: sales@simo-motor.com.cn
